I sistemi sanitari sottovuoto sono una soluzione innovativa per la gestione efficiente delle acque reflue in ambienti interni, come edifici commerciali, condomini, strutture residenziali, ospedali, aeroporti e altre installazioni dove la gestione dei liquami è critica.

Gli impianti sanitari a gravità di grandi insediamenti, infatti, solitamente manifestano problemi quali la necessità di avere lunghi tratti di tubazioni con scarse pendenze, la disponibilità di spazi esigui, la scarsa flessibilità per il superamento di ostacoli o per modifiche in corso d’opera e un elevato fabbisogno di acqua. La tecnologica a depressione, applicata ai sistemi sanitari di grandi edifici, risolve tutti questi problemi.

Vantaggi

  • Ridotto  Consumo di Acqua
  • Versatilità costruttiva
  • Minor necessità di spazio
  • Tubi di dimensioni ridotte senza pendenza installabili nei controsoffitti
  • Sistema pulito e igienico
  • Inodore, nessun inalazione
  • Azzeramento delle perdite
  • Modifiche attuabili in qualsiasi momento
  • Semplicità di manutenzione

campi di utilizzo

Sistemi indoor di grandi edifici quali stadi, centri commerciali, musei, ospedali, aeroporti, ecc.

Sistemi sanitari sottovuoto

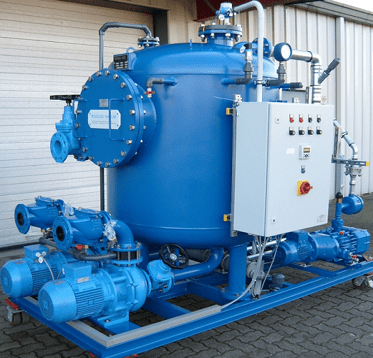

Stazione del vuoto

La stazione del vuoto, generalmente premontata e posta al piano terra o interrato, è il cuore del sistema. Le pompe a palette rotative creano e mantengono il sottovuoto ad una pressione di -0,6 bar nella rete di tubazioni. I reflui confluiscono nel serbatoio del vuoto e, al raggiungimento di determinati volumi, vengono convogliati al depuratore o alla fognatura tramite pompe di scarico. Il pannello di controllo ne gestisce il funzionamento.

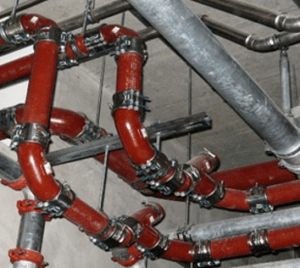

Canalizzazioni

Le tubazioni sono in PVC SDR 21, PEHD SDR 11 o ghisa, con sezioni ridotte rispetto ai sistemi tradizionali. La poca pendenza richiesta consente l’installazione in controsoffitti o sottofondi. Si utilizzano pezzi speciali detti lift, opportunamente distanziati, per riportare la tubazione in quota e permettere il semplice superamento di ostacoli o modifiche nell’ubicazione dei sanitari.

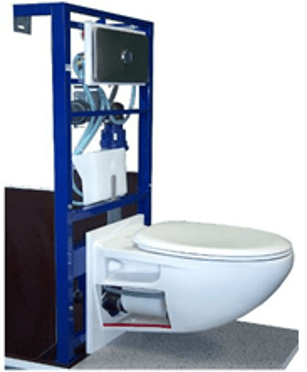

Sanitari

I WC sottovuoto Roediger, disponibili in vari materiali e per montaggi a parete o a pavimento, funzionano con un meccanismo pneumatico senza bisogno di energia ausiliaria. Sono dotati di una valvola di interfaccia con la rete del vuoto e permettono un notevole risparmio idrico, utilizzando meno di un litro d’acqua per ciclo di funzionamento. Le altre utenze funzionano a gravità e i loro reflui vengono raccolti tramite unità speciali dotate di valvola per il collegamento al sistema del vuoto.
